Diagramme

Für eine grafische Übersicht stellt der SCCM Rollout Manager verschiedene Diagramme zur Verfügung. Davon handelt dieses Kapitel.

 Rollout Intervalle

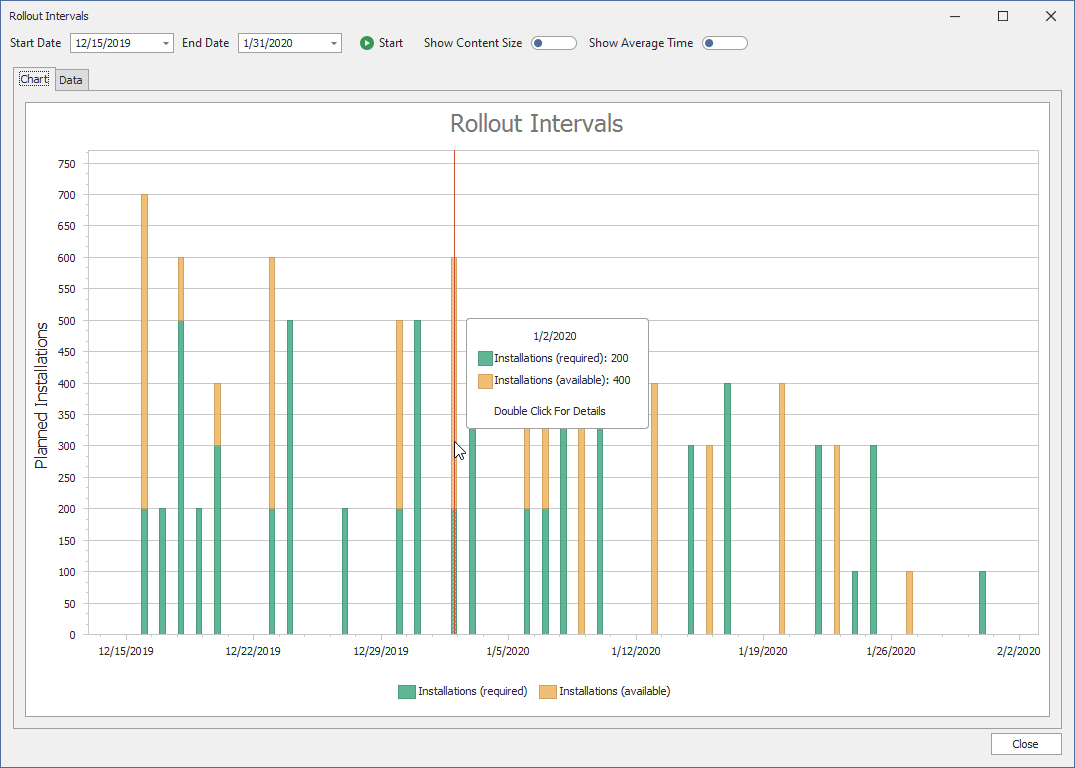

Während der Planung eines Rollouts kann es hilfreich sein, eine grafische Darstellung der Intervalle für alle existierenden Rollouts zu sehen. Dazu kann aus dem Hauptmenü folgender Menüpunkt ausgewählt werden.

Der Dialog Rollout Intervalle verfügt über folgende Menüstruktur:

Startdatum	Definiert das Startdatum, ab dem mit der Grafik begonnen werden soll.
Enddatum	Definiert das Enddatum, bis zu dem die Grafik dargestellt werden soll.
Start	Startet eine Neuberechnung der Grafik nach einem Datumswechsel.
Installationsgrößen anzeigen	Definiert, ob eine zusätzliche Y-Achse inkl. deren Werte für die Installationsgrößen angezeigt werden soll.
Ausführungszeiten anzeigen	Definiert, ob eine zusätzliche Y-Achse inkl. deren Werte für die durchschnittlichen Ausführungszeiten angezeigt werden soll.

Entsprechend der eingestellten Werte für Installationsgrößen anzeigen und Ausführungszeiten anzeigen ergeben sich vier unterschiedliche Darstellungsmöglichkeiten.

1. Alle geplanten Installationen innerhalb eines vorgegebenen Zeitraums.

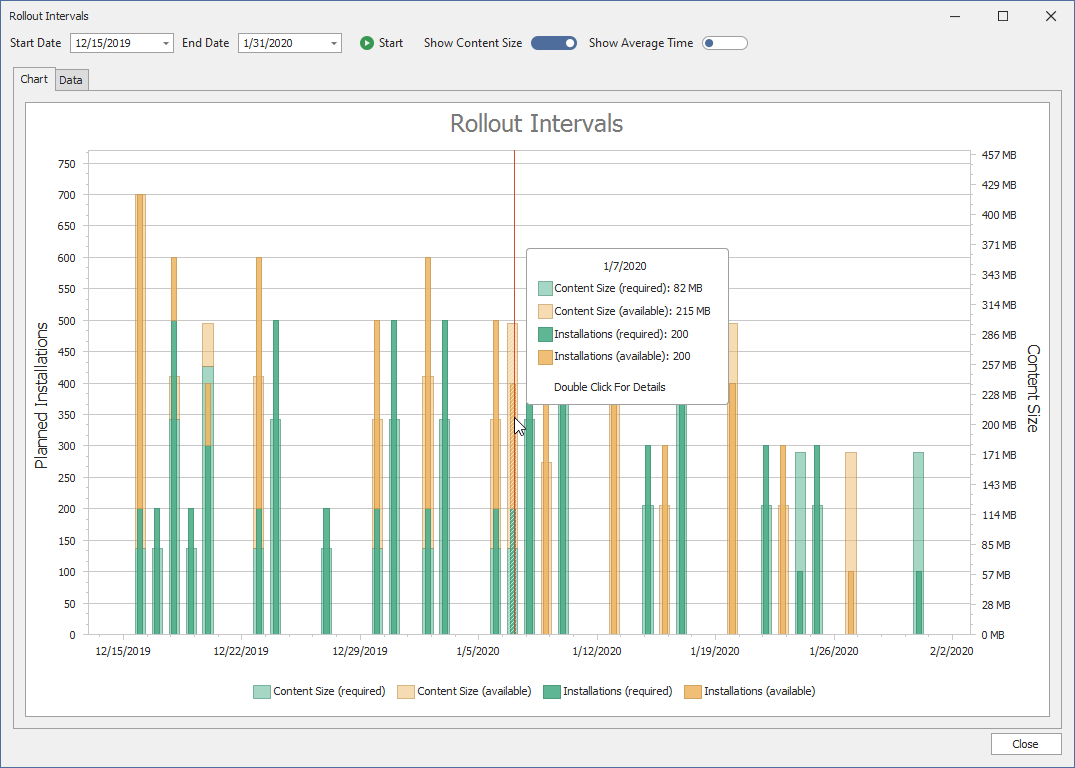

2. Alle geplanten Installationen innerhalb eines vorgegebenen Zeitraums inklusive der Größe der Installationsquellen.

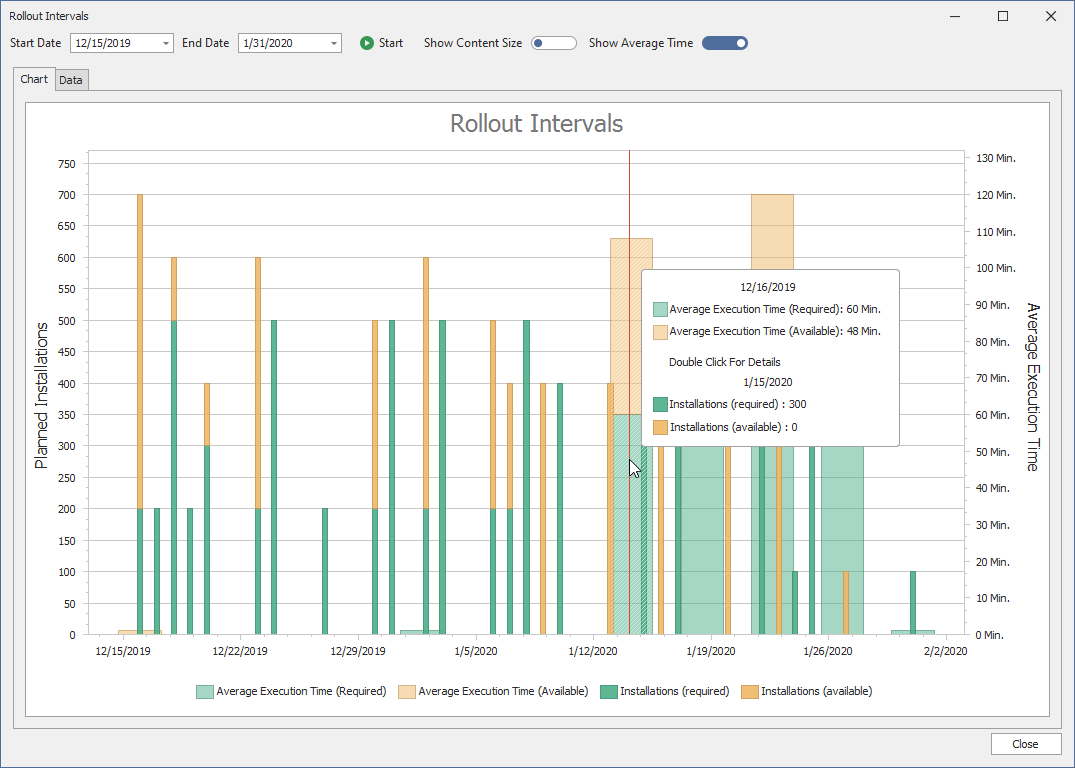

3. Alle geplanten Installationen innerhalb eines vorgegebenen Zeitraums inklusive der durchschnittlichen Ausführungszeit.

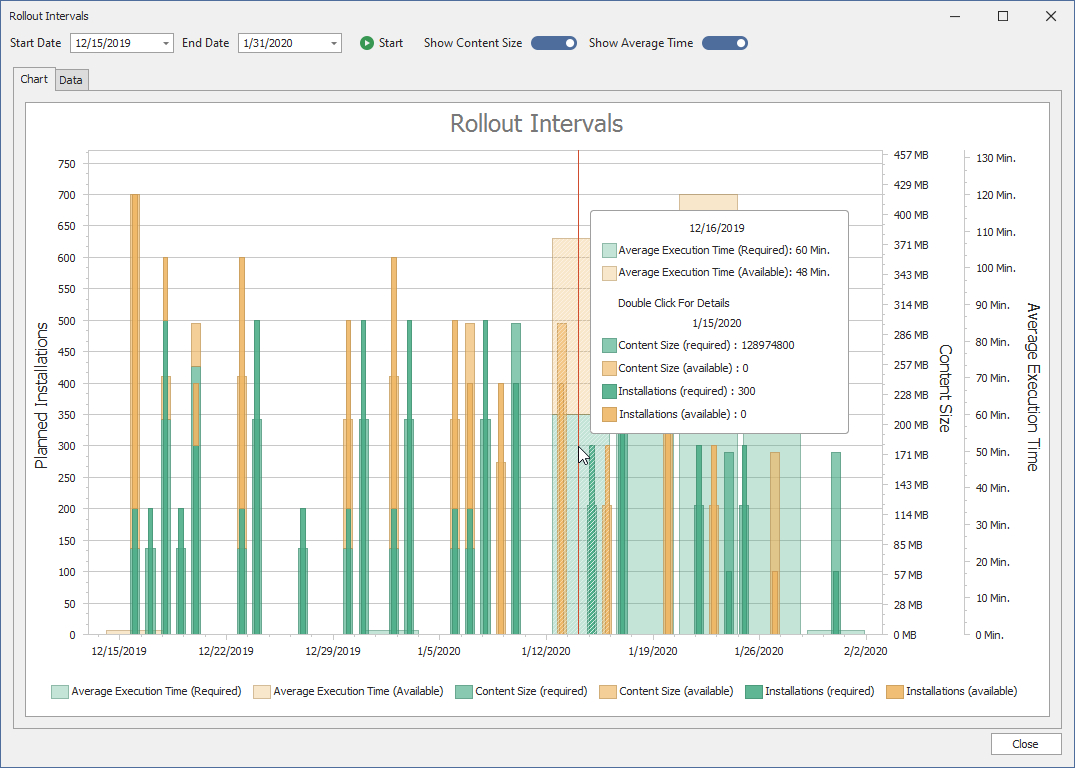

4. Alle geplanten Installationen innerhalb eines vorgegebenen Zeitraums inklusive der Größe der Installationsquellen und der durchschnittlichen Ausführungszeit.

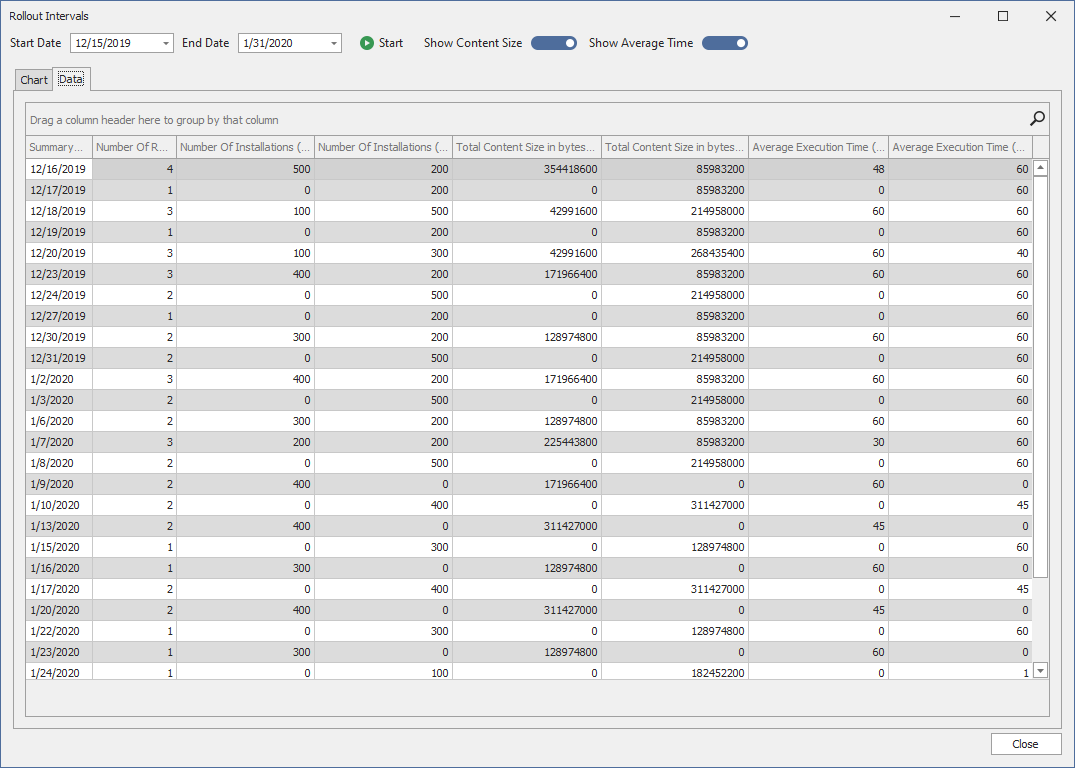

Mit dem Reiter Daten kann von der grafischen Ansicht in jene Ansicht umgeschaltet werden, die das zu berechnende Zahlenmaterial enthält.

 Rollout-Zusammenfassungen

Für die Anzeige von Abschlussstatistiken (Completion Statistcs) kann aus dem Hauptmenü der Punkt Zusammenfassungen ausgewählt werden.

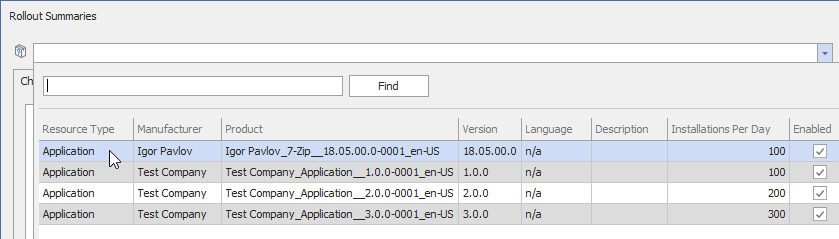

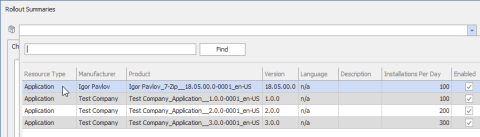

Es öffnet sich ein Dialog, in dem zunächst der betreffende Rollout ausgewählt werden muss.

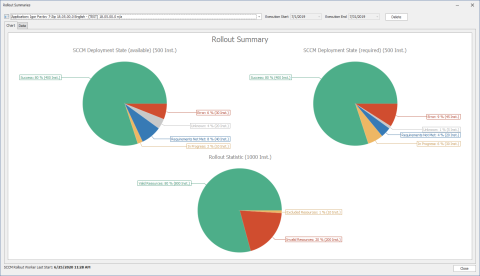

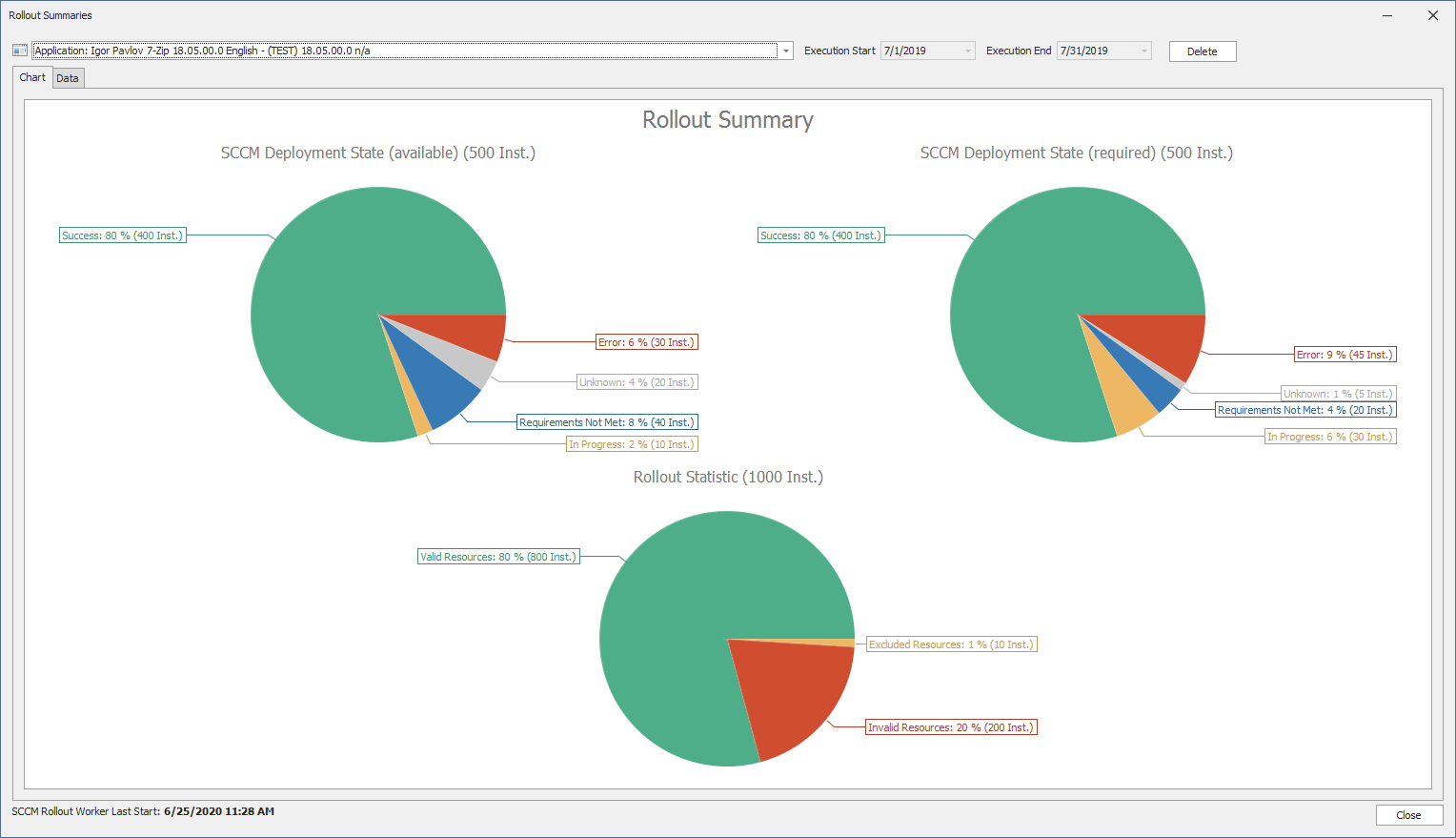

Anschließend wird die Abschlussstatistik inklusive der Rolloutstatistik grafisch dargestellt.

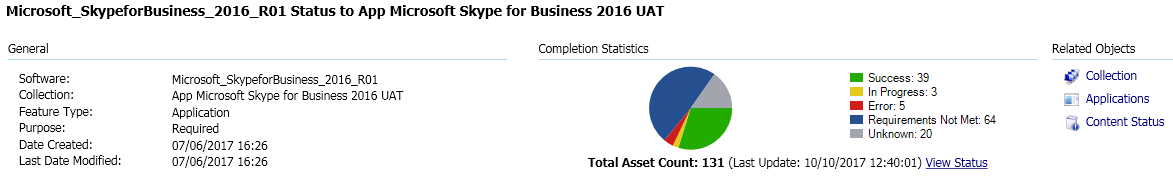

Die vorgenannte Abschlussstatistik entspricht jener Statistik, die auch innerhalb der Configuration Manager Konsole ausgegeben wird.

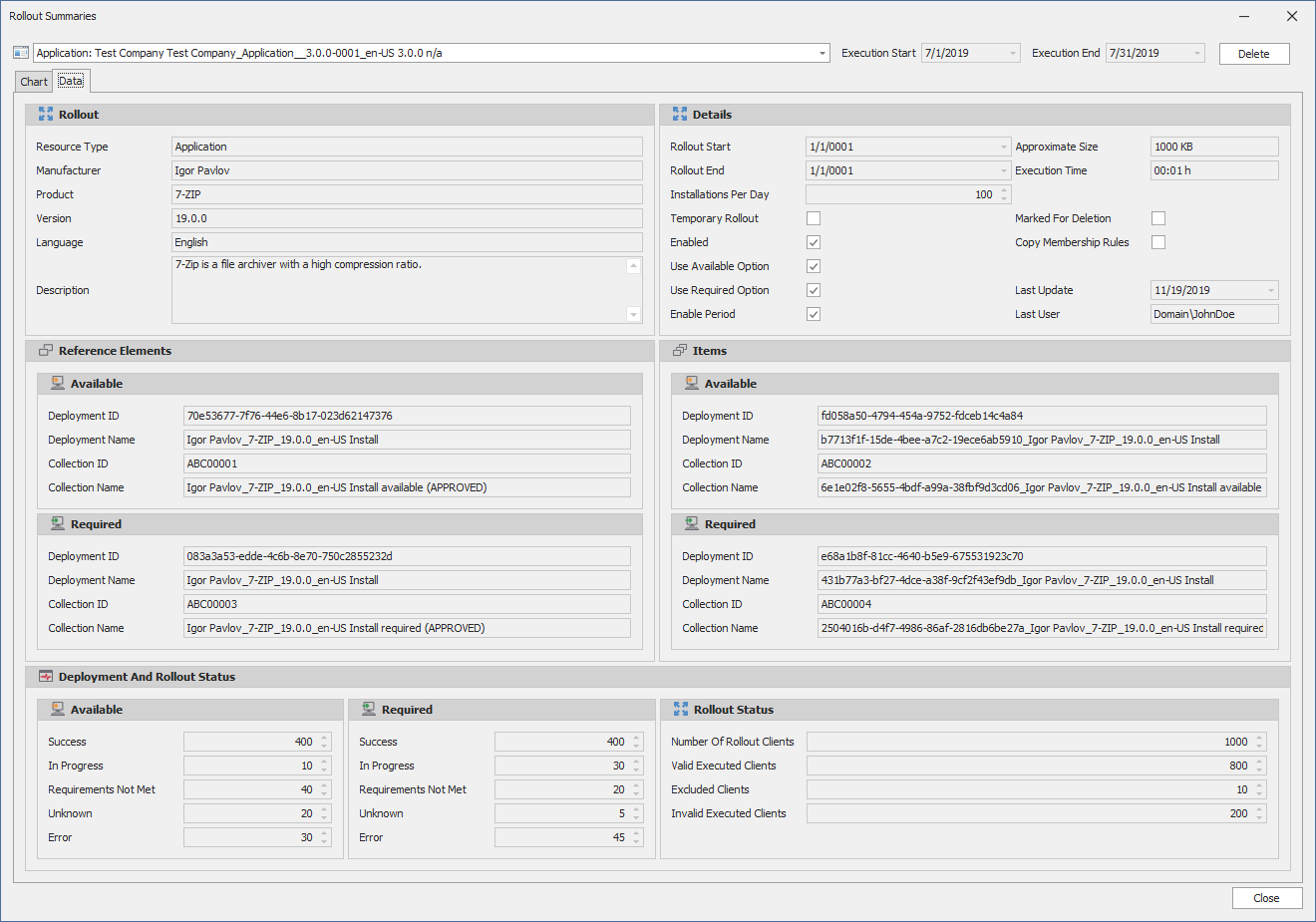

Der Reiter Daten wechselt in die Ansicht, in der alle Daten eines Rollouts zusammengetragen sind, die bis dahin angefallen sind. Diese Daten bleiben auch nach dem Löschen eines Rollouts erhalten.
